ZWO EAF用 タカハシ接続ブラケット｜FSQ-85ED / FSQ-106ED / TOA-130NFB / TOA-150B 対応 電動フォーカサー取付アダプター

ZWO EAF用 タカハシ接続ブラケット（型番：EAF-BRK-TK）は、ZWO 電動オートフォーカサー EAF をタカハシ製APO屈折鏡筒の合焦ハンドル軸へ取り付けるための純正ブラケット＋シャフトカプラのセットです。対応機種は FSQ-85ED / FSQ-85EDP / FSQ-106ED（第2世代以降）/ FSQ-106EDP / TOA-130NFB / TOA-150B の MEF 装備モデル。MEF（マイクロエッジフォーカサー）の反対側の合焦ハンドルを外し、付属カプラと U 字ブラケットでサイドマウントする方式のため、本体の接眼部を改造する必要はありません。初期不良60日対応＋3年保証でお届けします。

スペック早見表

※ メーカー公表値および国内・海外正規流通情報に基づきます。仕様は予告なく変更される場合があります。

ブランド	ZWO
製品名	EAF Bracket for Takahashi
型番	EAF-BRK-TK
製品種別	EAF 取付用ブラケット＋シャフトカプラセット（EAF 本体は別売）
対応鏡筒（MEF 装備モデル）	タカハシ FSQ-85ED / FSQ-85EDP / FSQ-106ED（第2世代以降）/ FSQ-106EDP / TOA-130NFB / TOA-150B
非対応鏡筒	FSQ-106ED 第1世代 / 旧 TOA-130F・TOA-150（MEF 非装備モデル）/ その他 MEF 未搭載のタカハシ鏡筒
対応 EAF 本体	EAF-5V（旧型・5mm シャフト）／ EAFN（NEW EAF・4mm シャフト）／ EAF Pro（4mm シャフト） ※カプラ径により対応 EAF が異なります（下記「同梱カプラ」を参照）
同梱カプラ	5mm 径カプラ（EAF-5V 用）／ 4mm 径カプラ（EAFN・EAF Pro 用）の 2 種類同梱※

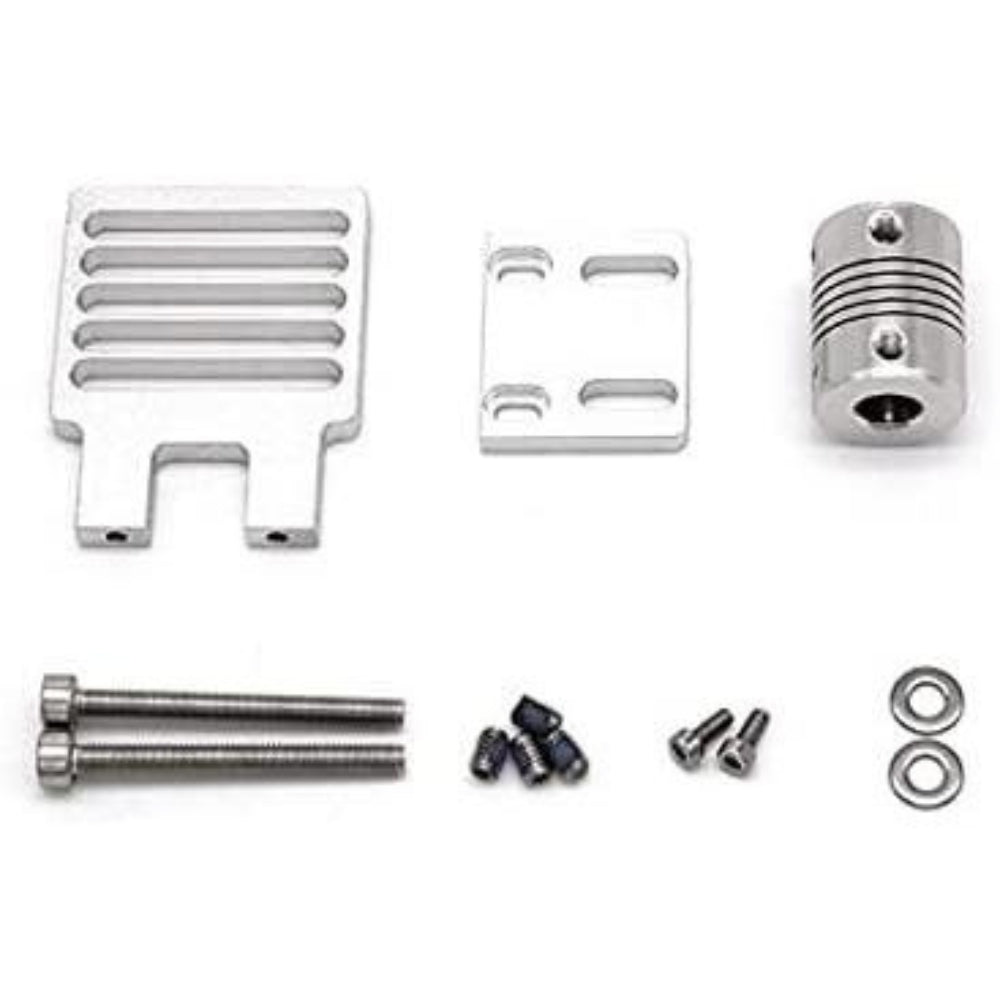

主要構成パーツ	U 字ブラケット本体 ／ シャフトカプラ × 2 種 ／ 取付ネジ類
材質	アルミ合金（U 字ブラケット）
ブラケット幅	約 48mm（現行仕様。旧版 39mm より拡幅されています）
製品単体重量	約 150g
取付方式	合焦ハンドル（MEF 反対側）を外し、シャフトに径対応カプラを装着 → EAF を U 字ブラケットへ固定 → ブラケットを鏡筒側にネジ留め
必要工具	付属品で完結（標準的なタカハシ純正六角レンチ・プラスドライバの併用を推奨）

※ ZWO は 2025 年以降、本ブラケットの同梱カプラを 4mm/5mm の 2 種同梱に切り替えています。お手元に届くロットによっては旧仕様（5mm カプラのみ同梱）の場合がございます。新型 EAFN / EAF Pro でお使いになる場合は、ご注文前に公式 LINE で同梱カプラ径をご確認ください。

EAF Bracket for Takahashi の特長

タカハシ MEF 装備鏡筒に「鏡筒側を改造せず」電動化できる純正ブラケット

本ブラケットは ZWO がタカハシ FSQ／TOA シリーズ用に専用設計した 純正アクセサリ（型番 EAF-BRK-TK）です。タカハシ FSQ-85ED / FSQ-106ED / TOA-130NFB / TOA-150B は、いずれも接眼部の片側に MEF（マイクロエッジフォーカサー）を装備しており、その反対側に同軸の合焦ハンドルが付いています。本ブラケットは、この反対側ハンドルを取り外した位置にカプラ＋ EAF をサイドマウントする方式で、接眼部本体の分解・改造は不要です。MEF 側の手動合焦は維持できるため、最終追い込みのマニュアル操作と EAF オートフォーカスを併用したいユーザーにとって理想的な構成になります。

EAF-5V／EAFN／EAF Pro の 3 世代に対応する 2 種類のシャフトカプラを同梱

ZWO の EAF は、初代 EAF-5V（5mm モーターシャフト）と、2024 年以降の EAFN（NEW EAF）／EAF Pro（共に 4mm シャフト）でモーター軸径が異なります。現行版の本ブラケットには 4mm 径カプラと 5mm 径カプラの 2 種類が同梱されており、お持ちの EAF 本体に応じて使い分けが可能です。なお、5mm カプラを 4mm シャフトに使う組み合わせは「許容範囲内では動作する」と複数の海外代理店が報告していますが、精度を重視するなら必ず軸径と一致するカプラを使用してください。
※ 旧ロット（2024 年以前）は 5mm カプラのみ同梱の場合があります。新型 EAFN／EAF Pro でお使いになる方は、念のため事前に公式 LINE で同梱カプラ径をご確認ください。

幅 48mm に拡幅された剛性の高い U 字ブラケット

U 字ブラケットの幅は現行仕様で 約 48mm。これは旧版の 39mm から拡幅された後継仕様で、EAF 本体側のネジ留め点と鏡筒側のネジ留め点の距離が伸び、EAF にかかるトルクや振動に対する剛性が向上しています。素材はアルミ合金で、軽量（製品単体で約 150g）ながら屈曲しにくく、撮影中のピント移動・温度変化によるピント追従でも安定したオートフォーカスを実現します。

MEF 側の手動微動は活きたまま

本ブラケットは合焦ハンドルの「片側のみ」をモーター駆動化する設計です。MEF 側の手動微動・粗動は従来どおり利用可能で、EAF 装着後でも手動でのピント追い込みは妨げられません。撮影前にまず手動で粗合わせ → ASIAIR / N.I.N.A. の Auto Focus でモーター微調整、という従来運用がそのまま継承できます。

ZWO エコシステムとの完全統合（ASIAIR / EAF HC / 温度センサー）

EAF 本体を経由して、ASIAIR Mini / Plus / Pro でのオートフォーカス自動化、EAF ハンドコントローラー（EAF HC）でのスタンドアロン操作、温度センサー連動オートフォーカスが利用できます。タカハシの高解像鏡筒は気温変化によるピントドリフトが顕著に出やすい光学系のため、EAF＋温度センサーの自動補正は撮影歩留まりを大きく改善します。

純正ブラケットによるネジ穴・カプラ径精度

サードパーティ製のアダプタは、ネジ穴位置や径が微妙にズレてシャフトに無理な力がかかる事例が報告されますが、本品はZWO がタカハシ純正フォーカサーの公差に合わせて設計した純正品です。シャフトとカプラの同芯度・ブラケットの取付穴位置精度が高く、組み付け直後から滑らかに駆動します。

こんな方におすすめ

• FSQ-85ED / FSQ-85EDP をお使いで電動フォーカサー化したい方：ASIAIR でのオートフォーカスを夜間遠隔運用に組み込めます
• FSQ-106ED（第2世代以降）／ FSQ-106EDP の追尾撮影を効率化したい方：温度ドリフトの自動補正で歩留まり向上
• TOA-130NFB / TOA-150B で長時間撮影を行う方：高解像光学系のピントドリフトを EAF＋温度センサーで自動追従
• すでに ZWO EAF（EAF-5V / EAFN / EAF Pro）をお持ちの方：本ブラケット 1 つでタカハシ鏡筒へ流用可能
• サードパーティ汎用アダプタの精度に不安がある方：ZWO 純正で精度・互換性が担保されています
• MEF 側の手動操作は残しておきたい方：反対側ハンドルだけをモーター化する設計

取り付け手順と運用シーン

取り付け手順（公式手順に基づく要点）

1. 合焦ハンドルを外す：MEF が装備された反対側の粗動ハンドル（ローレットノブ）を、固定イモネジを緩めて引き抜きます。
2. シャフトカプラを装着：露出したフォーカスシャフトに、お使いの EAF 本体のシャフト径に合うカプラ（EAF-5V なら 5mm、EAFN／EAF Pro なら 4mm）を取り付けます。
3. EAF を U 字ブラケットに固定：付属の取付ネジで、EAF 本体を U 字ブラケットの片側に固定します。
4. ブラケットを鏡筒側に固定：もう片側を鏡筒接眼部のネジ穴に固定。EAF のモーターシャフトとカプラの同芯が出ているか目視で確認しながら、緩み無く締結します。
5. 動作確認：ASIAIR / EAF HC から手動でフォーカス位置を 1,000 ステップ程度動かし、引っかかり・摺動異音がないことを確認します。

運用シーン

• 遠隔ベランダ撮影／自宅天文台：ASIAIR + EAF + 本ブラケットで、室内 PC・スマホからフィルター毎のオートフォーカスを完全自動化
• 遠征撮影での歩留まり改善：撮影中の温度変化に温度センサー＋EAF が追従し、夜半の急冷時にもピントを維持
• 長時間ナローバンド撮影：H-α / OIII / SII でフィルター切替の度に EAF が再フォーカス、撮影時間ロスを最小化
• 多人数の観望会：MEF 側の手動微動を残しているので、ベテランは手動・初心者は EAF HC でのワンタッチ合焦を使い分け

よくあるご質問（FAQ）

Q1. すべてのタカハシ製鏡筒に取付できますか？

いいえ。本ブラケットは MEF（マイクロエッジフォーカサー）が装備されたタカハシ FSQ／TOA シリーズ用の専用設計です。具体的には FSQ-85ED / FSQ-85EDP / FSQ-106ED（第2世代以降）／ FSQ-106EDP / TOA-130NFB / TOA-150B が対象となります。FSQ-106ED 第1世代、および MEF を装備しない旧型の TOA-130F / TOA-150 は対応外です。お手持ちの鏡筒で MEF の有無や世代の判別が難しい場合、シリアル No. もしくは購入年とご購入店をお知らせいただければ公式 LINE で対応可否を確認します。

Q2. 旧 EAF（EAF-5V）と新 EAF（EAFN）／EAF Pro のどれに対応していますか？

本ブラケットは EAF-5V／EAFN（NEW EAF）／EAF Pro の 3 世代すべてに対応する設計で、現行版には 5mm カプラ（EAF-5V 用）と 4mm カプラ（EAFN／EAF Pro 用）の 2 種類が同梱されています。ただし旧ロット（2024 年以前）には 5mm カプラのみ同梱のものが流通していた時期があります。新型 EAFN／EAF Pro でお使いになる方は、ご注文前に公式 LINE で同梱カプラ径をご確認ください。万一 5mm のみ同梱だった場合、4mm カプラのみの単品取り寄せ対応も可能です。

Q3. EAF 本体は付属していますか？

付属していません。本商品は ZWO EAF をタカハシ鏡筒に取り付けるためのブラケット＋カプラのセットです。EAF 本体（EAF-5V／EAFN／EAF Pro のいずれか）は別途お買い求めいただく必要があります。当店では EAFN・EAF Pro・EAF ハンドコントローラー（EAF HC）・温度センサーを取り扱っております（本ページ末尾「よく一緒に選ばれる商品」をご参照ください）。

Q4. 取付に望遠鏡側の改造は必要ですか？

いいえ、改造は不要です。MEF 装備の反対側の合焦ハンドル（ローレットノブ）をイモネジを緩めて引き抜き、その軸にカプラを装着して EAF をマウントする方式です。ハンドルを再装着すれば元の手動仕様に戻せる可逆的な取り付けのため、不要時は簡単に取り外せます。

Q5. MEF 側の手動微動は使えなくなりますか？

使えます。本ブラケットは合焦ハンドル軸の片側のみをモーター駆動化します。MEF 側の微動・粗動は従来どおり手動で操作できますので、目視観望と撮影で運用を切り替えるユーザーや、ピントの最終追い込みを手動で行いたい方にも好適です。

Q6. ASIAIR でのオートフォーカスに対応していますか？

はい、対応します。EAF 本体を ASIAIR Mini / Plus / Pro に USB-C（EAFN／EAF Pro）または USB（EAF-5V）で接続することで、カメラ画像を解析しながらの Auto Focus（自動合焦）が利用できます。タカハシ FSQ／TOA は気温変化に対するピントドリフトが顕著な光学系のため、ASIAIR の Auto Focus With Temperature や、N.I.N.A. の Hocus Focus と組み合わせると、撮影中の自動再合焦が可能になります。

Q7. EAF ハンドコントローラー（EAF HC）でも使えますか？

はい、使えます。EAF HC をお持ちの場合、ASIAIR や PC が無くても スタンドアロンでフォーカス操作・記憶ポジションへの自動移動が可能です。撮影系を組まない眼視・電視観望での電動合焦にも便利です。

Q8. 取り付け後にピント送りが重い／引っかかる場合はどうすれば？

ほとんどの場合、原因はシャフトとカプラの同芯ずれ、もしくはブラケットの締結トルク過多です。一度すべての固定ネジを緩め、EAF をブラケットに対して仮固定 → カプラをシャフトに装着 → EAF・ブラケット間の位置を微調整しながら本締め、の順で組み付け直してください。それでも改善しない場合は、写真を添えて公式 LINE までご連絡いただければ、原因特定をサポートします。

Q9. 取り付けにかかる時間はどれくらいですか？

初めての方で約 10〜15 分が目安です。MEF 反対側のハンドルを抜く（イモネジ 1 本）→ カプラ装着（イモネジ 2 本）→ EAF をブラケットに固定（4 本）→ ブラケットを鏡筒側に固定（タカハシ純正ネジ穴利用）の手順で、特殊工具は不要です。動作確認まで含めても 30 分程度を見込んでおけば十分です。

Q10. 初期不良・故障時はどこに連絡すればよいですか？

到着後 60 日以内の初期不良は support@tenbundo.com または公式 LINE までご連絡ください。新品交換または返金で対応いたします。60 日以降は、3 年保証の範囲内で修理・交換対応いたします。詳細は 保証ポリシー をご覧ください。

当店で買う安心

• 初期不良60日対応：到着から60日以内の初期不良は新品交換または返金
• 3年保証：通常使用での不具合は3年間、弊社にて対応いたします
• 国内在庫・即日発送：11時までのご注文は当日発送（土日祝除く）
• LINE 1to1 相談：機材選定・運用相談を平日10〜18時、営業時間内2時間以内の返信目安で対応
• カプラ径の事前確認サポート：新 EAF（EAFN／EAF Pro）でのご利用予定の方には、ご注文前に同梱カプラ径を在庫個別に確認のうえご回答します

※保証の詳細条件については 保証ポリシー をご覧ください。

もっと詳しく知りたい方へ

• ZWO EAF 3モデル＆アクセサリー完全ガイド｜EAF-5V / EAFN / EAF Pro の選び方 — 旧 EAF・NEW EAF・EAF Pro の世代別違いと、温度センサー・ハンドコントローラー・ブラケット類の整理
• ZWO EAF が動かない・ピントが合わない時のトラブルシューティング — 取付後のドリフト・引っかかり・ASIAIR 認識問題の原因切り分け
• ZWO EAF ハンドコントローラー（EAF HC）はじめてガイド — ASIAIR や PC を使わずスタンドアロンで電動フォーカスを使う方法

※記事準備中の場合、公開後にリンクを差し替えます。お急ぎのご相談は公式LINEまで。

よく一緒に選ばれる商品

• ZWO NEW EAF（EAFN） — 4mm シャフト・USB-C 給電の現行スタンダード EAF。本ブラケットの 4mm カプラと組み合わせ
• ZWO EAF Pro — バッテリー内蔵・無線対応のハイエンド EAF。4mm シャフトカプラで本ブラケットと互換
• ZWO EAF ハンドコントローラー（EAF HC） — ASIAIR / PC なしでスタンドアロン電動フォーカス
• ZWO EAF 用 温度センサー — 撮影中のピントドリフトを温度連動で自動補正

※組み合わせの必要数・互換性のご相談は公式LINEまでお気軽に。

※ 本ページの内容は予告なく変更される場合があります。最新の詳細仕様はメーカー公式資料または公式LINEでご確認ください。
